MLC-R

分类:谐振电容
金属化薄膜高压谐振电容器
特点/ Feature
● 高电压、温升低、大电流承受能力
● 体积小,安装简单方便,搭配灵活
  • 案例详情
  • 更多内容

应用场合/ Applications

● 各种中频,超音频等电子设备的串、并联谐振电路

● Used series & parallel resonant circuit in medium and superaudio frequency

典型线路图/ Typical circuit

管家婆三肖期期中特


外形图及参考尺寸/Outline drawing

管家婆三肖期期中特


管家婆三肖期期中特


管家婆三肖期期中特


管家婆三肖期期中特

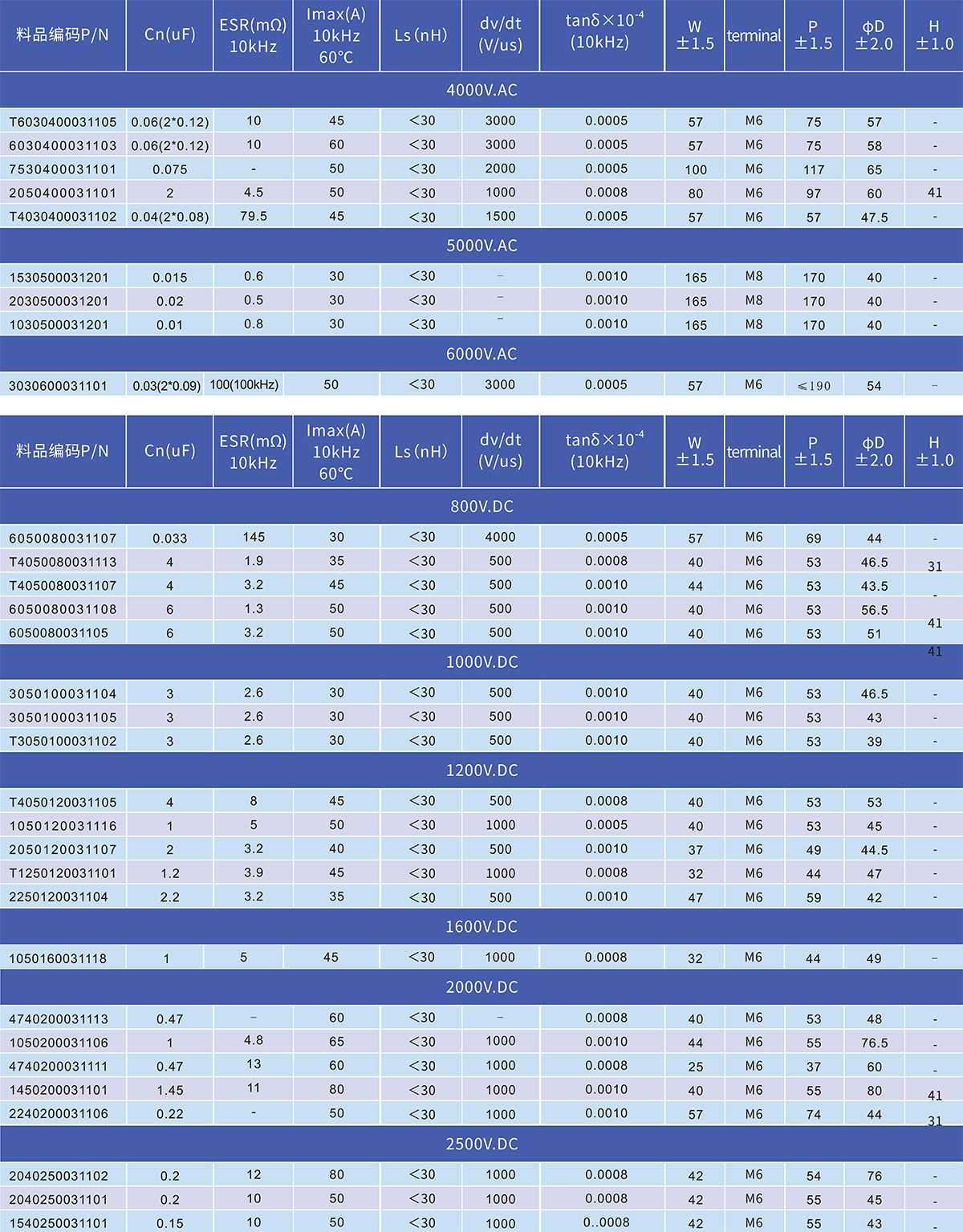

备注:详细规格清单及参数查询公司官方网站,或来电、邮件咨询。

Note: Detailed Specifications List and Parameters Query Company official website, or call, email inquiries


性能指标/ Technical data

引用标准/Reference to StandardGB/T17702
结构形式/Structure

金属薄膜无感高压谐振电容,产品为干式

 Metallized self-healing high voltage resonance, Dry type

封装方式/Encapsulation

白色迈拉胶带/橘色铝外壳,环氧封

装White mylar tape/ Aluminum case(orange colour), Epoxy resin

容量范围/Capacitance Range0.1~10μF
容量允许偏差/Capacitance Tolerance±5% (J),±10% (K)
电压范围/Voltage Range1200V.DC~3000V.DC
极壳耐压/Utc2Un+1000V.AC/10S(50Hz) ≥2000V.AC 或根据客户要求
极间耐压/Utt1.5Un(DC)/10S
损耗角/Dissipation Factor (tgδ)tgδ≤0.0008 (at 1kHz)
绝缘电阻/Insulation ResistanceRi×C≥5000s (at 20℃ 100V.DC 60s)
气候类别/Climate Category40/85/21
工作温度范围/Working Temperature-40℃~85℃
储存温度范围/Storage Tempearture-40℃~85℃
使用海拔/Altitude<2000m
最大电极扭矩/Max ElectrodeTorqueM6:3N.m / M8:6N.m / M10:10N.m / 参照IEC61881
预期寿命/Expected life time100000h
阻燃性/FlammabilityUL94v-0
失效率/Failure Rate30FIT


备注:如果海拔使用高度超过了2000m,应该考虑海拔对流冷却和外绝缘的影响。

 Note: It should take consideration regarding to convectional cooling and outter insulation as long as the height is exceed 2000m.
