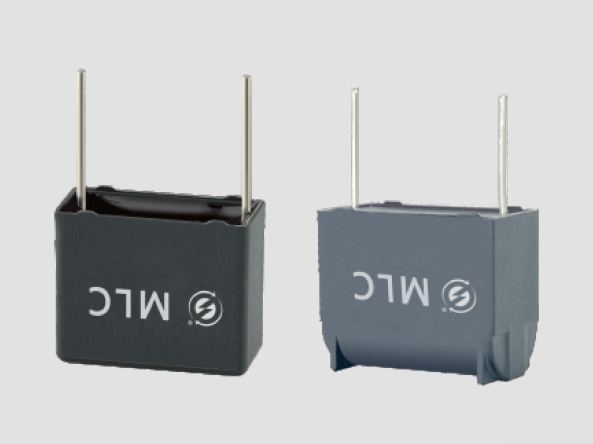

IGBT吸收保护电容器
特点/ Feature
金属化聚丙烯薄膜卷绕而成,无感结构,阻燃金属、塑料外壳封装。
● 稳定性好 ● 损耗小
● 自愈性好 ● 频率特性好
  • 案例详情
  • 更多内容

应用场合/ Applications

● 主要用于吸收IGBT开关所产生的尖峰电压,保护IGBT可靠运行。

● Widely used for induction cooker resonance circuit.


典型线路图/Typical circuit

管家婆三肖期期中特


外形图及参考尺寸/Outline drawing

管家婆三肖期期中特

管家婆三肖期期中特


性能指标/ Technical data

气候类别/Climate Category40/105/21
适用温度范围/Temp. Range-40℃~+105℃
容量范围/Capacitance Range0.015μF~0.068μF
额定电压/Rated Voltage1200V.AC
容量偏差/Capacitance Tolerance±5% (J)
损耗角正切/Dissipation Factortgδ≤0.0007 (at 10kHz)
绝缘电阻/Insulation ResistanceCx RS≥5000S
脉冲能力/Withstand Current Abilitydv/dt > 30V/us
阻燃性/FlammabilityUL94V-0级
耐电压/Withstand Voltage300VAC/10S
引用标准/Reference to Standard符合GB/T 3984.1-2004, GB/T 14472 IEC60384-14, MLC企业标准
